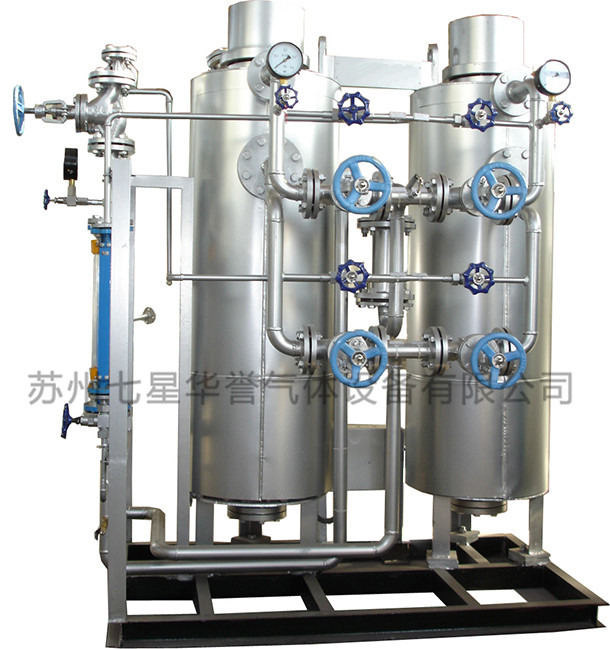

气体纯化装置

日期:2018-10-20 15:46:20


工作原理:

气纯化装置的工作原理根据分子筛的吸附特性,实现气体的纯化。分子筛装在吸附干燥器内,在常温下工作,一个干燥器一般至少可在额定气量下连续工作24小时。吸附干燥器一个工作周期完成之后需要再生,进入再生周期送入部分纯气并将干燥器加热至300~350℃,加热时间6~8小时,然后吹冷至常温准备下一个工作周期用。

工艺流程说明:

纯化装置的的两个干燥器设备正常运行时,一个干燥器工作,另一个干燥器再生,两个干燥器切换使用。气体通过进口阀进入气纯化装置,然后经过工作塔进气气动阀进入干燥塔,气体在流过干燥器时,水分等杂质被分子筛吸收,纯化后的气体通过工作塔出气气动阀流向出气过滤器,过滤器主要除去气体中粉尘类的杂质。然后由出气阀向后级输送合格的气体,若气体不合格也可以由放空阀排至室外。出气管路上的流量计监测气体流量。纯化后的气体通过再生进气阀进入再生干燥器内对分子筛进行再生。再生气通过再生出气阀由放空口排至室外。
